Parámetros básicos
Parámetro | Símbolo | Unidad | Descripción y valores típicos |
Ancho del cinturón | B | milímetros | Serie estándar: 500, 650, 800, 1000, 1200, 1400, 1600, 1800, 2000,2200,2400 |
Velocidad de la correa | v | EM | Rango: 0,8 - 5,0 (comúnmente 1,6-2,5). Tome un valor más alto para materiales sueltos y un valor más bajo para envíos individuales |
Distancia al centro | L | m | La distancia central entre los rodillos delantero y trasero. |
Altura de elevación | H | m | La diferencia de altura entre la cola y la cabeza del transportador. |
ángulo de inclinación | δ | ° | Ángulo máximo: normalmente 5° -10° menor que el ángulo de apilamiento del material (φ). |
Capacidad | Q | t/h | Fórmula central: Q = 3,6 * q * v |
Peso del material. por metro | q | kilogramos/m | Fórmula central: q = Q / (3,6 * v) |
Características de los materiales)
Nombre del parámetro | Unidad | Valores de referencia de materiales típicos | |
Densidad aparente | ρ | t/m³ | Carbón: ~0,8-1,0 Arena y grava:~1,6-1,8 Mineral: ~2.0-2.5 Grano: ~0,7-0,8 |
Ángulo de reposo | φ | ° | Carbón: ~30°C Arena y grava:~35 ° Mineral:~40 ° Polvo:~45°C+ |
Tamaño del bulto | - | milímetros | El tamaño máximo de partícula debe cumplir los siguientes requisitos: aₘₐₓ ≤ (1/3 ~ 1/2)B - 50 |
Especificaciones de la correa
Nombre del parámetro | Unidad | Observación | |
Tipo de carcasa | - | - | Lona de algodón (CC): baja resistencia Nylon (NN): alta elasticidad, resistencia al impacto Poliéster (EP): baja elongación, alta resistencia Cable metálico (ST): distancia ultra larga, resistencia ultra alta |
Fuerza del cinturón | - | N/mm | Resistencia a la rotura del ancho de la unidad (por ejemplo, 630, 800, 1250, 2000, 3150 N/mm) |
Grosor de la cubierta superior | - | milímetros | Determinación de la resistencia al desgaste: normalmente 3-8 mm |
Grosor de la cubierta inferior | - | milímetros | Decidir frotar contra el rodillo: normalmente 1,5-3 mm |
Masa de la correa por m | qₐ | kilogramos/m | Consulte el manual del fabricante de la cinta transportadora. |
Especificaciones de la rueda guía
Nombre del parámetro | Unidad | Explicación y valores típicos | |
Diámetro | - | milímetros | φ76, φ89, φ108, φ133, φ159 |
Ángulo de canalización | λ | ° | 35° (comúnmente), 30°, 45° |
Espaciado de los rodillos de transporte | l₀ | m | Comúnmente 1,0 - 1,5 m (cuando el material es pesado y el ancho de banda es grande, tome el valor más pequeño) |
Espaciado de la rueda guía de retorno | lᵤ | m | Comúnmente 2,0 - 3,0 m |
Espaciado de los rodillos de impacto | lᵢ | m | Comúnmente 0,3 - 0,6 m (por debajo del punto de caída del material) |
Masa de la parte giratoria del rodillo(Masa giratoria) | GRAMO' | kilos | Consulte el manual del fabricante del rodillo (para calcular la resistencia de funcionamiento) |
Parámetros de accionamiento y tensión
Nombre del parámetro | Unidad | Fórmula/Explicación | |
Fuerza impulsora | Fᵤ | N | Fᵤ = C * f * L * g * [qᵣ₀ + qᵣᵤ + (2qₐ + q) * cosδ] + q * g * H C: Coeficiente de resistencia adicional (1,05-1,20) |
Potencia en el eje de la polea | P₀ | kilovatios | P₀ = (Fᵤ * v) / 1000 |
Potencia del motor | P | kilovatios | P = K * P₀ / η η: Eficiencia de transmisión (0,85-0,95) |
Diámetro de la polea motriz | D | milímetros | D ≥ k * d * Z d: Espesor del núcleo de una sola capa (mm) Z: número de capa central |
Ángulo de envoltura | α | ° | Comúnmente 180° - 240° (Influencia de la fórmula de Euler) |
Tensión máxima | Tₘₐₓ | N | Al conducir con múltiples puntos, se requieren cálculos segmentados para cumplir con las condiciones de antideslizante y hundimiento. |

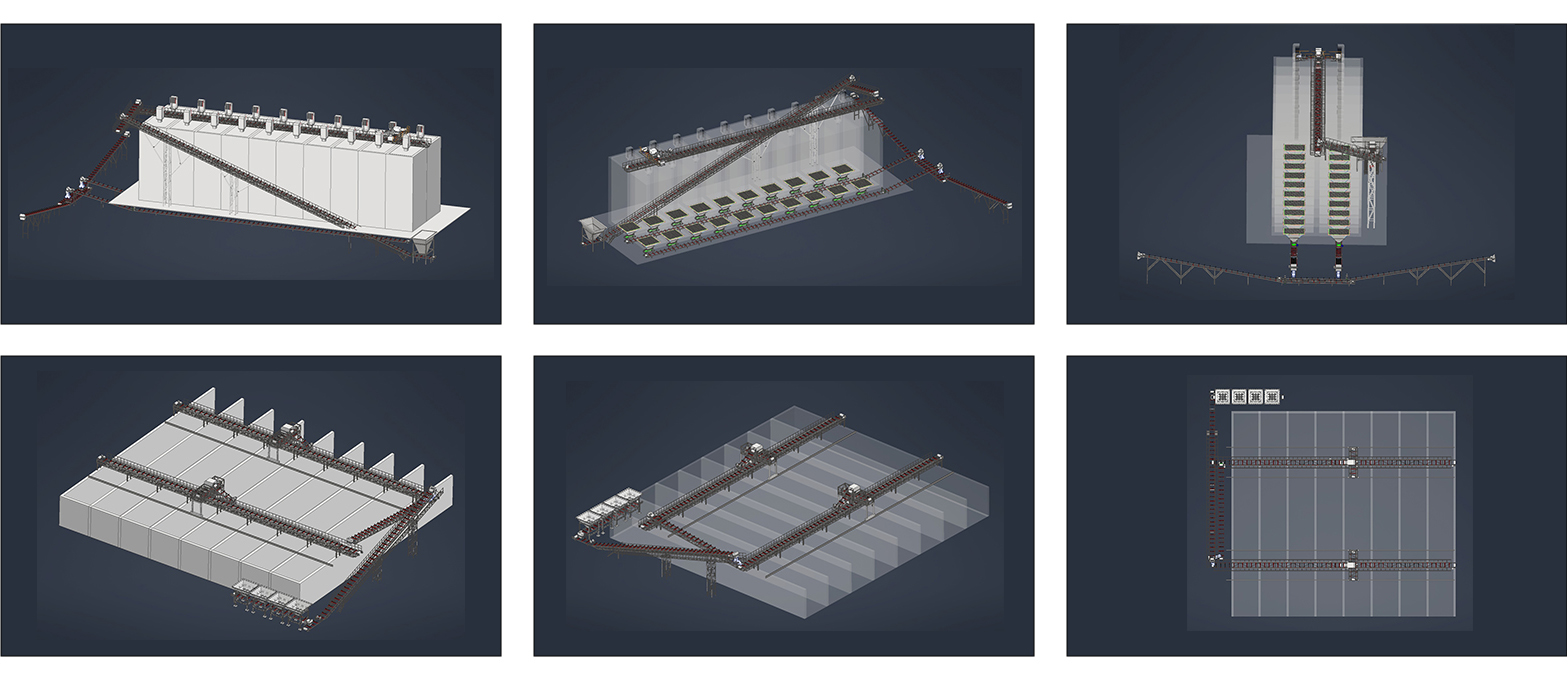

Las ventajas de la dinámica 3D
(1) Demostraciones
Visualización mejorada:
los modelos dinámicos 3D brindan representaciones realistas e interactivas de estructuras complejas, lo que permite a las partes interesadas explorar cada ángulo y detalle.
(2) Comunicación mejorada
Al simular escenarios del mundo real, estas demostraciones cierran la brecha entre los equipos técnicos y las audiencias no técnicas, asegurando claridad y alineación.
(3) Eficiencia de costos y tiempo
La creación de prototipos virtuales reduce la necesidad de maquetas físicas, minimiza el desperdicio de material y acelera los procesos de toma de decisiones.

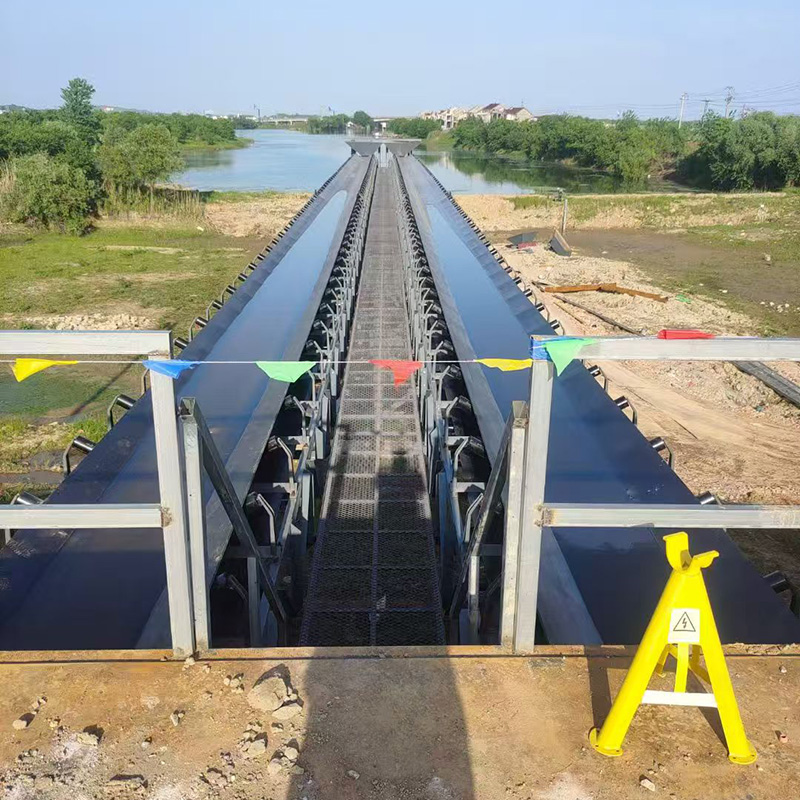

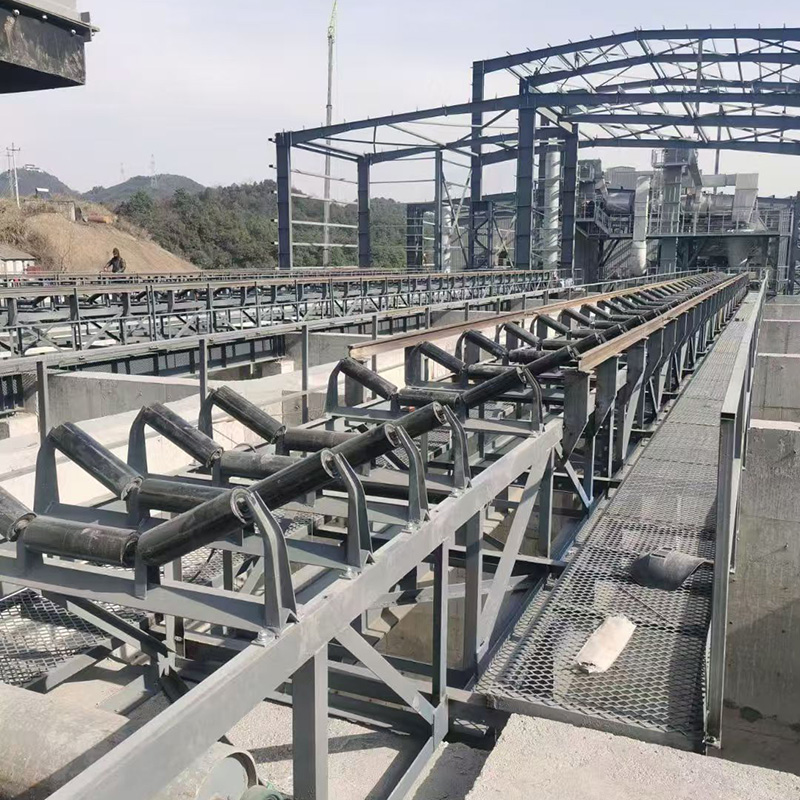

 | 1）---Cinta transportadora plana: adecuada para el transporte horizontal a larga distancia de diversos materiales: La distancia máxima de transporte de una cinta transportadora se ve afectada por factores como el diseño, los materiales, los métodos de conducción y los requisitos del proceso. La longitud máxima varía significativamente en diferentes escenarios de aplicación, y podemos alcanzar hasta 15 km. |
 | 2）---Transporte móvil: flexible y adaptable a las necesidades de trabajo temporal: Mecanismo para caminar: equipado con neumáticos inflables, ruedas de acero o dispositivos para caminar tipo oruga, que admite accionamiento manual o eléctrico/hidráulico y puede ajustar rápidamente la posición Diseño de ruedas universales: algunos modelos utilizan ruedas universales para lograr una dirección de 360° y adaptarse a terrenos estrechos o complejos Operación por control remoto: los modelos de gama alta admiten movimiento por control remoto y ajuste de ángulo, y una sola persona puede completar toda la reubicación de la máquina. |
 | 3）---Transportador telescópico: longitud ajustable para mejorar la flexibilidad operativa: El transportador telescópico se ajusta en longitud a través de un mecanismo telescópico (como un riel deslizante de múltiples secciones o un sistema hidráulico), generalmente con un alcance telescópico de 3 a 30 metros, y algunos modelos personalizados pueden alcanzar de 50 a 100 metros. |

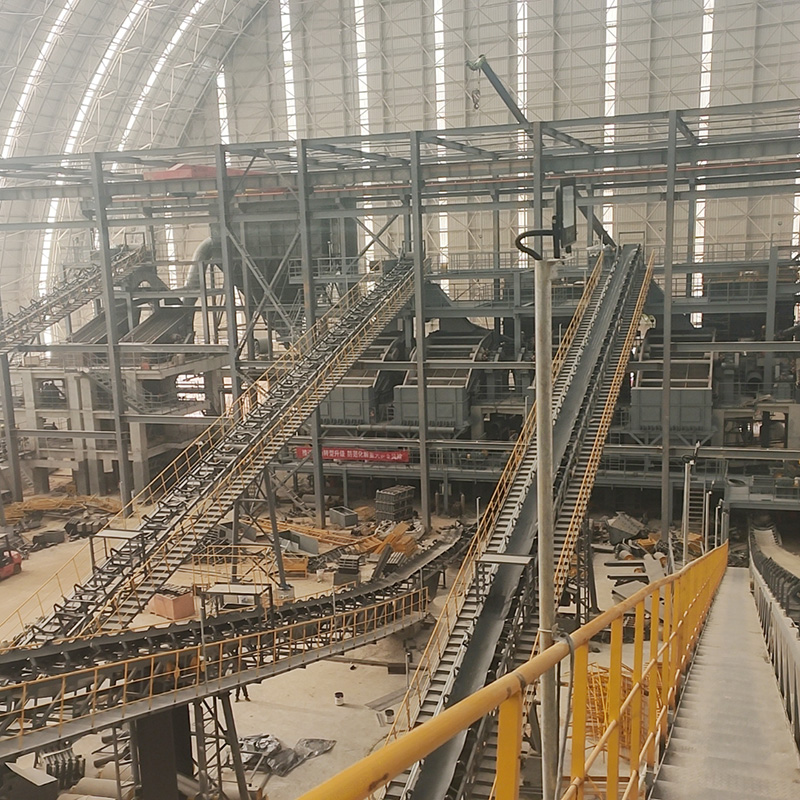

 | 4）---Mejorar el transporte: lograr el transporte de materiales vertical o en ángulo alto: El equipo de transporte de elevación está diseñado específicamente para el transporte de materiales vertical o en ángulo grande (generalmente> 30 °) y resuelve las limitaciones del transporte horizontal tradicional a través de innovación estructural. A continuación se detallan los principales tipos y sus características técnicas: Podemos personalizar productos no estándar. Elevador de correa, elevador de placa de cadena, transportador vertical, elevador de cangilones |
 | 5）---Transporte de cobertura total: asegurando un mínimo de residuos de material y una limpieza eficiente: El sistema de transporte de cobertura total logra objetivos de limpieza eficiente y bajos residuos a través de un triple camino técnico de 'optimización estructural+mejora de materiales+limpieza inteligente', especialmente adecuado para industrias con estrictos requisitos de higiene. Al seleccionar una empresa, es necesario considerar las características del material (como viscosidad y corrosividad) y los estándares de certificación. |
