Especificaciones técnicas
Nota: Elementos de fijación al rack, No incluidos en el esquema.

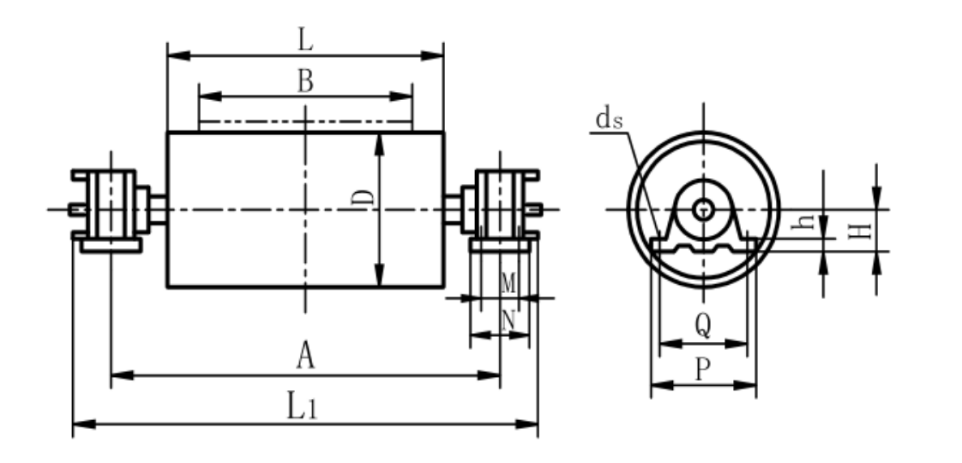

B | D | A | L | L₁ | Q | P | H | h | M | N | ds | Modelo | Peso (kilogramos) | Dibujo No. |
500 | 320 | 800 | 600 | 902 | 260 | 320 | 90 | 33 | 70 | 一 | 22 | 1310 | 93 | TD1B1 |
400 | 104 | TD1B2 | ||||||||||||
650 | 320 | 960 | 750 | 1062 | 260 | 320 | 90 | 33 | 70 | 一 | 22 | 1310 | 104 | TD2B1 |
400 | 280 | 340 | 100 | 27 | 1312 | 132 | TD2B2 | |||||||
500 | 155 | TD2B3 | ||||||||||||
800 | 320 | 1180 | 950 | 1282 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 134 | TD3B1 |
400 | 1292 | 350 | 410 | 120 | 90 | 1316 | 211 | TD3B2 | ||||||
| 500 | 237 | TD3B3 | ||||||||||||
| 630 | 268 | TD3B4 |
1000 | 400 | 1410 | 1150 | 1512 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 191 | TD4B2 |
500 | 1522 | 350 | 410 | 120 | 90 | 1316 | 319 | TD4B3 | ||||||
630 | 367 | TD4B4 | ||||||||||||
800 | 444 | TD4B5 | ||||||||||||
1200 | 400 | 1660 | 1400 | 1762 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 235 | TD5B2 |
500 | 1790 | 380 | 460 | 140 | 130 | 80 | 3520 | 418 | TD5B3 | |||||
630 | 473 | TD5B4 | ||||||||||||
800 | 559 | TD5B5 | ||||||||||||
1000 | 659 | TD5B6 | ||||||||||||
1400 | 400 | 1860 | 1600 | 1962 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 259 | TD6B2 |
500 | 1990 | 380 | 460 | 140 | 130 | 80 | 3520 | 454 | TD6B3 | |||||
630 | 514 | TD6B4 | ||||||||||||
800 | 606 | TD6B5 | ||||||||||||
1000 | 792 | TD6B6 | ||||||||||||
1250 | 995 | TD6B7 |

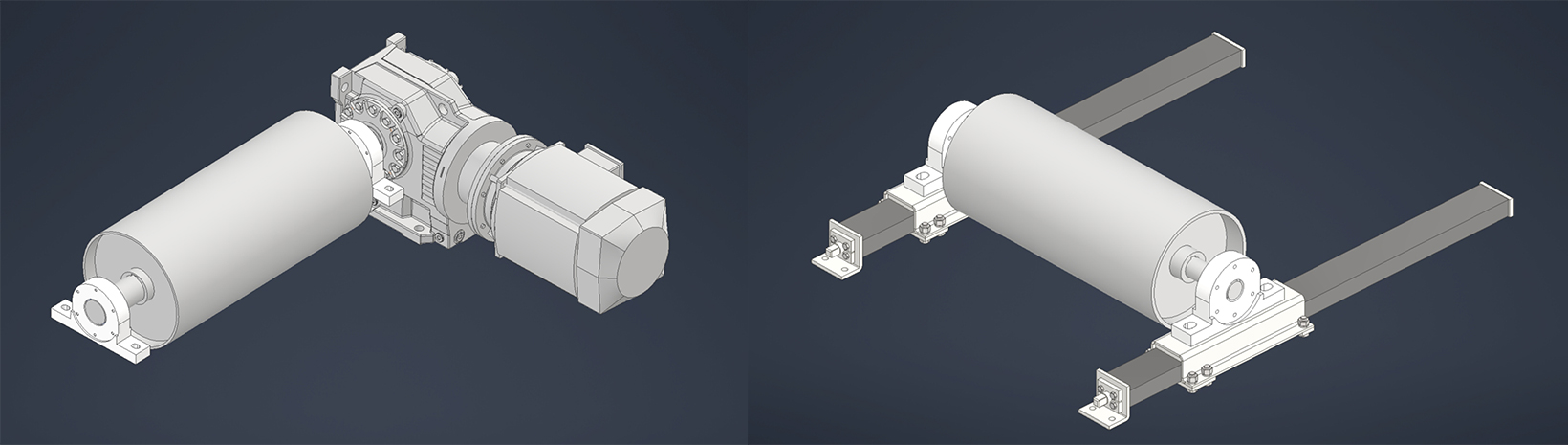

Las ventajas de la dinámica 3D
(1) Demostraciones
Visualización mejorada:
los modelos dinámicos 3D brindan representaciones realistas e interactivas de estructuras complejas, lo que permite a las partes interesadas explorar cada ángulo y detalle.
(2) Comunicación mejorada
Al simular escenarios del mundo real, estas demostraciones cierran la brecha entre los equipos técnicos y las audiencias no técnicas, asegurando claridad y alineación.
(3) Eficiencia de costos y tiempo
La creación de prototipos virtuales reduce la necesidad de maquetas físicas, minimiza el desperdicio de material y acelera los procesos de toma de decisiones.

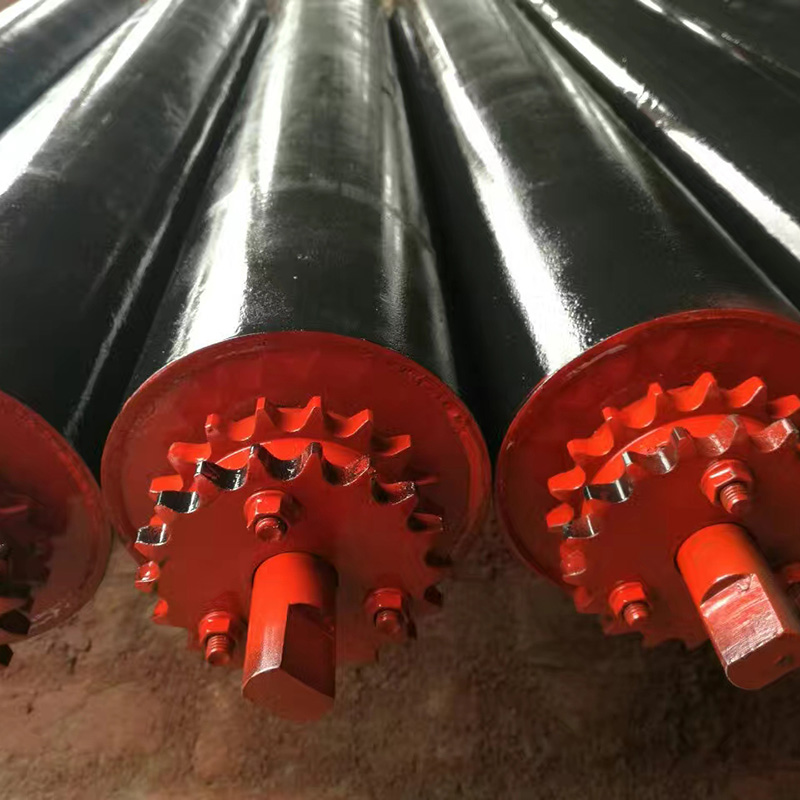

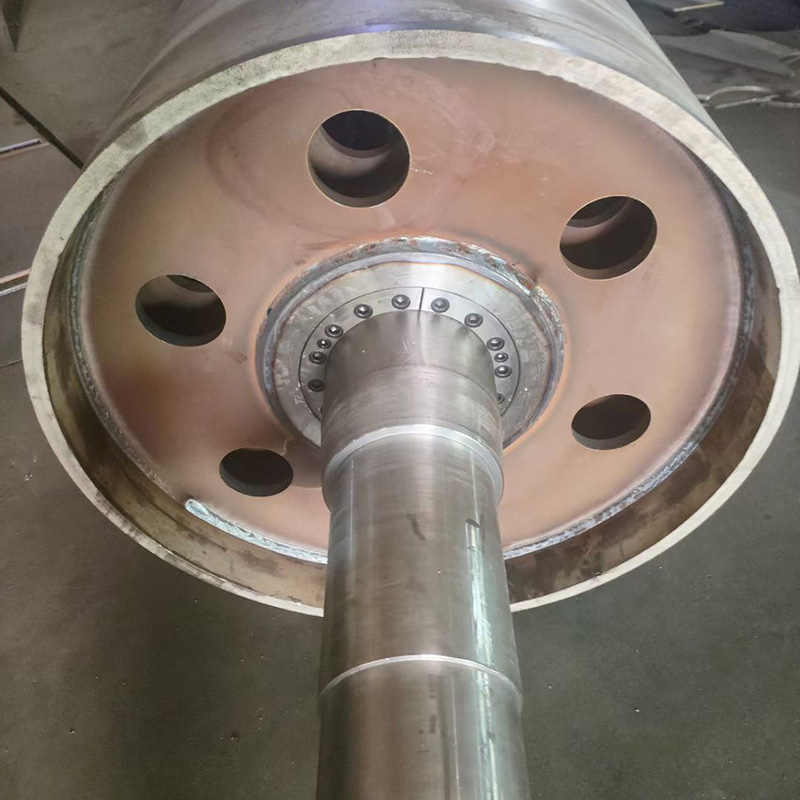

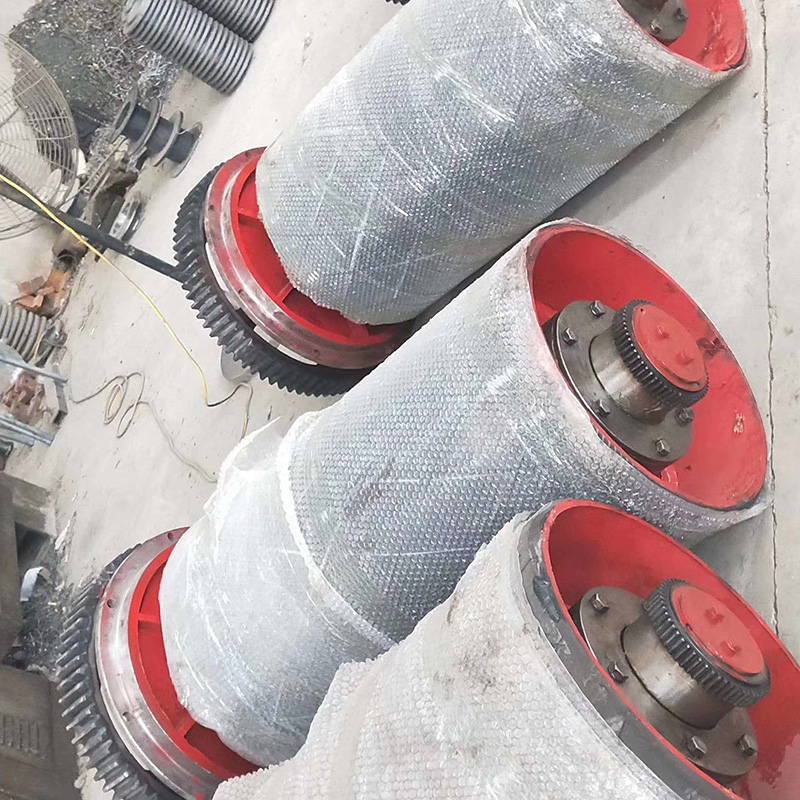

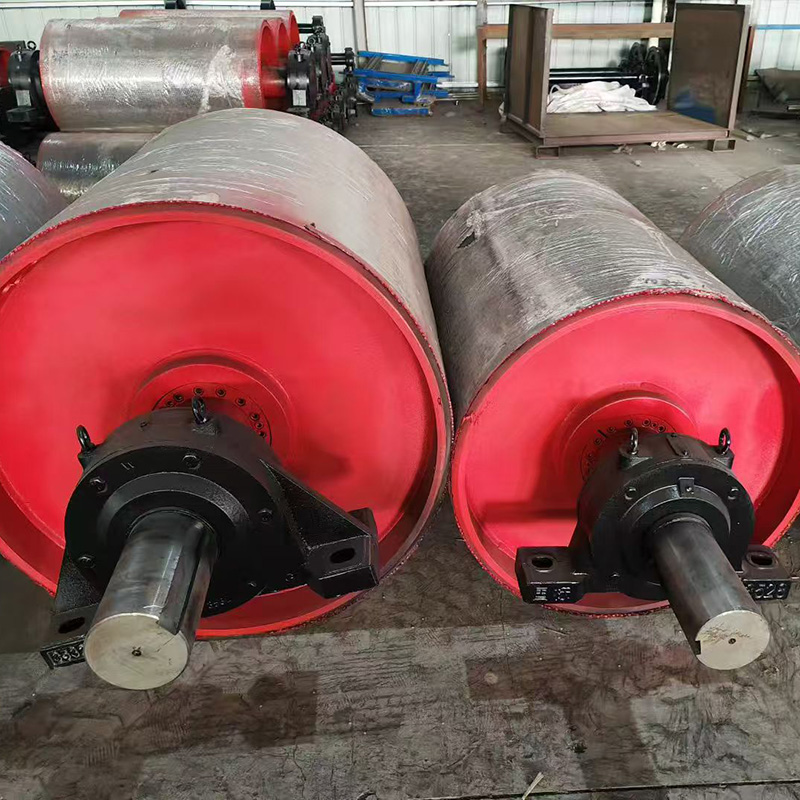

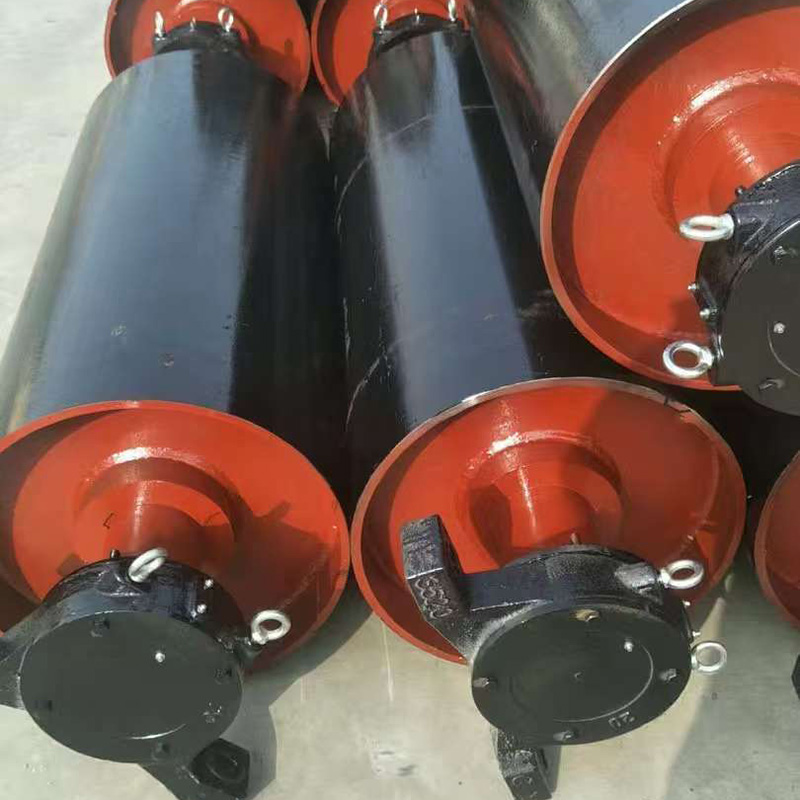

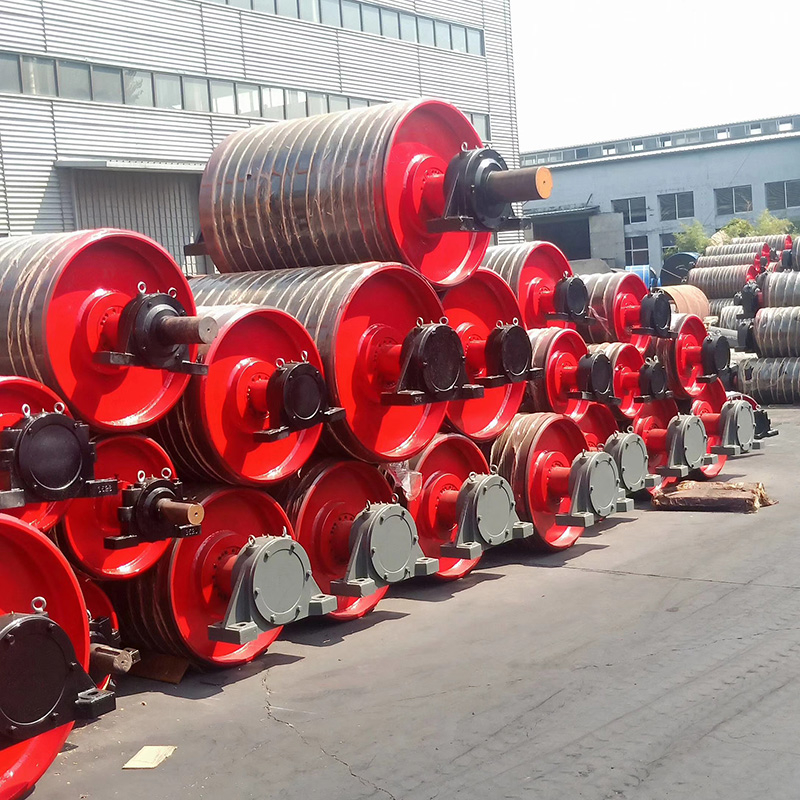

Podemos proporcionar una serie completa de rodillos resistentes para cinta transportadora.
 | Rodillo impulsor: motor incorporado o fuente de energía externa (como el tambor eléctrico enfriado por aceite TDY75), que se utiliza para transmitir energía a la cinta transportadora. Aplicación típica: Transporte de cargas pesadas en industrias mineras y metalúrgicas (como tambores eléctricos a prueba de explosiones para minería). |
 | Rodillo de cambio de dirección (rodillo pasivo) : Diseño no motorizado, utilizado para cambiar la dirección de funcionamiento de la cinta transportadora, a menudo recubierto con pegamento (como pegamento de poliuretano) para reducir la fricción. |

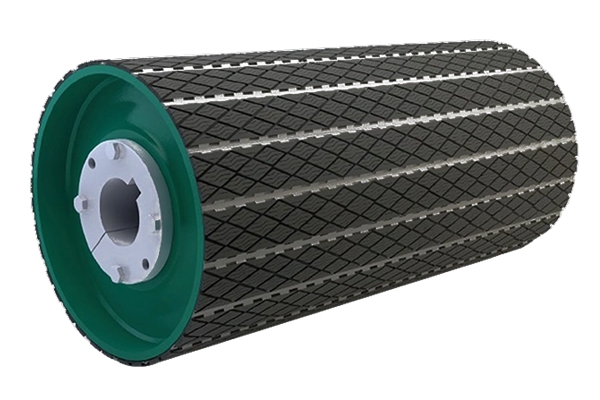

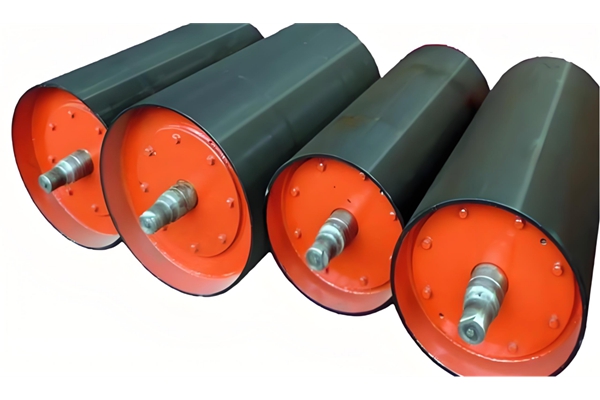

 | Rodillo recubierto de caucho: Superficie recubierta de caucho (caucho natural/poliuretano), antideslizante y resistente al desgaste, adecuado para altos requisitos de higiene como la industria alimentaria y química. |

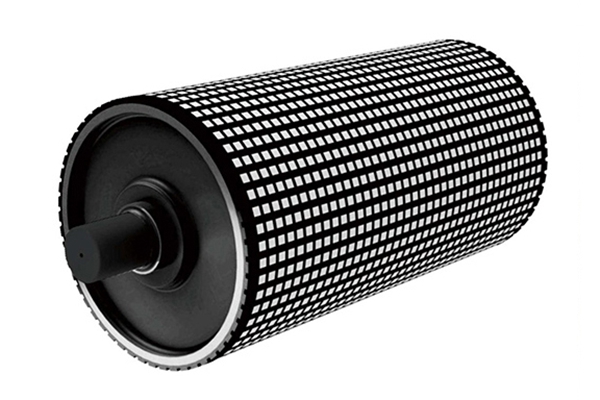

 | Rodillo cubierto de cerámica : Es un componente clave de los equipos de transporte industrial, cuya estructura central es un material cerámico compuesto (como alúmina, carburo de silicio) o una placa de caucho cerámico sobre la superficie de un cilindro de metal. Mediante procesos especiales (como unión en frío y vulcanización en caliente), se incrustan láminas cerámicas resistentes al desgaste en la capa de caucho para formar una superficie compuesta de alta dureza y alta fricción. |
